YK1-B80 T2型电涌保护器
概述
YK1-B80型电涌保护器采用35mm导轨安装方式,具有很高的雷电流泄放能力,单模块最大放电电流最大可达80kA(8/20us),可防范直击雷在内的各种电涌,应用于设备系统的电源第二级防雷,可组合用于单相/三相供电线路。
应用范围
YK1-B80型电源模块浪涌保护器可用于L-PE、N-PE的保护。该电源模块浪涌保护器应用于低压交流配电系统,为建筑物内的分配电(第二级)防雷保护。防护外界(雷击、电磁辐射干扰等)或系统内部(系统拉合闸效应、感应及容性负载的启动和停止等)引起的浪涌脉冲及瞬间过电压对设备的损坏。
技术数据
温度:-40℃~70℃
相对湿度 不大于95%(25℃)
海拔高度 不超过3000m
技术特征
B级保护
残压低,漏电流小
热脱扣/熔断功能,响应速度快
插拔式模块化结构,安装/更换方便
劣化/失效显示,红色(失效)

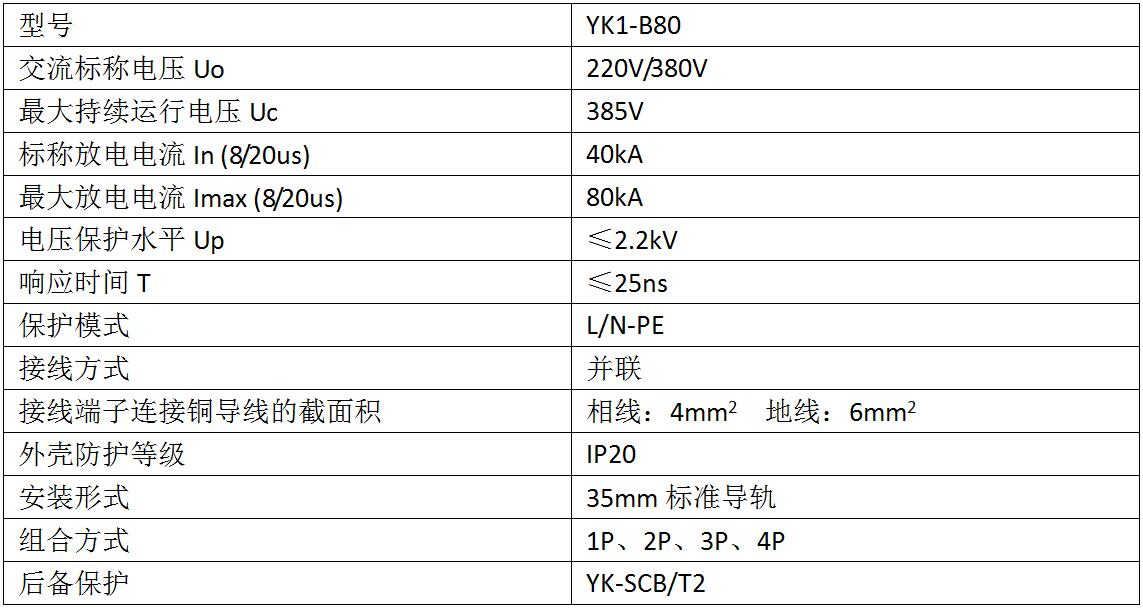

技术参数

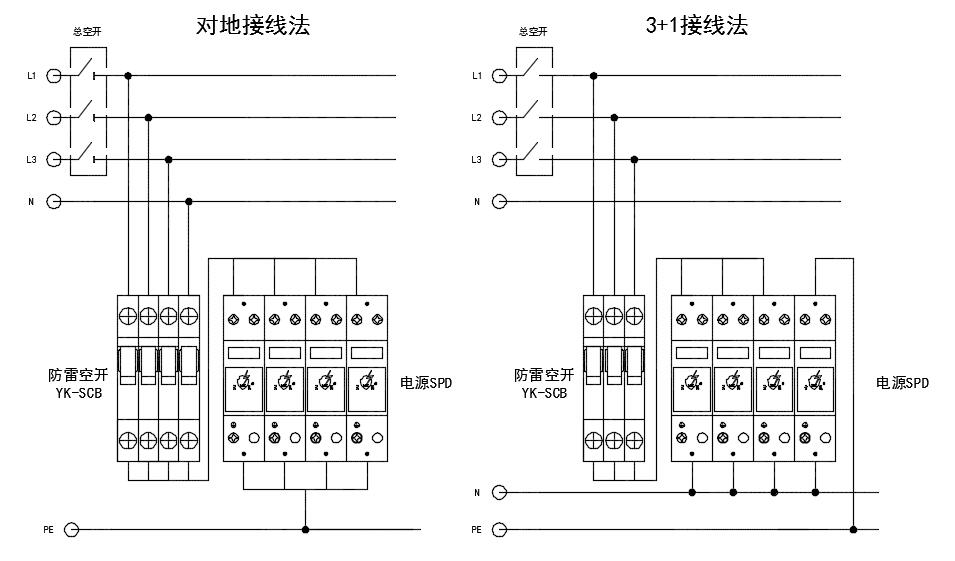

线 路 图
线路图

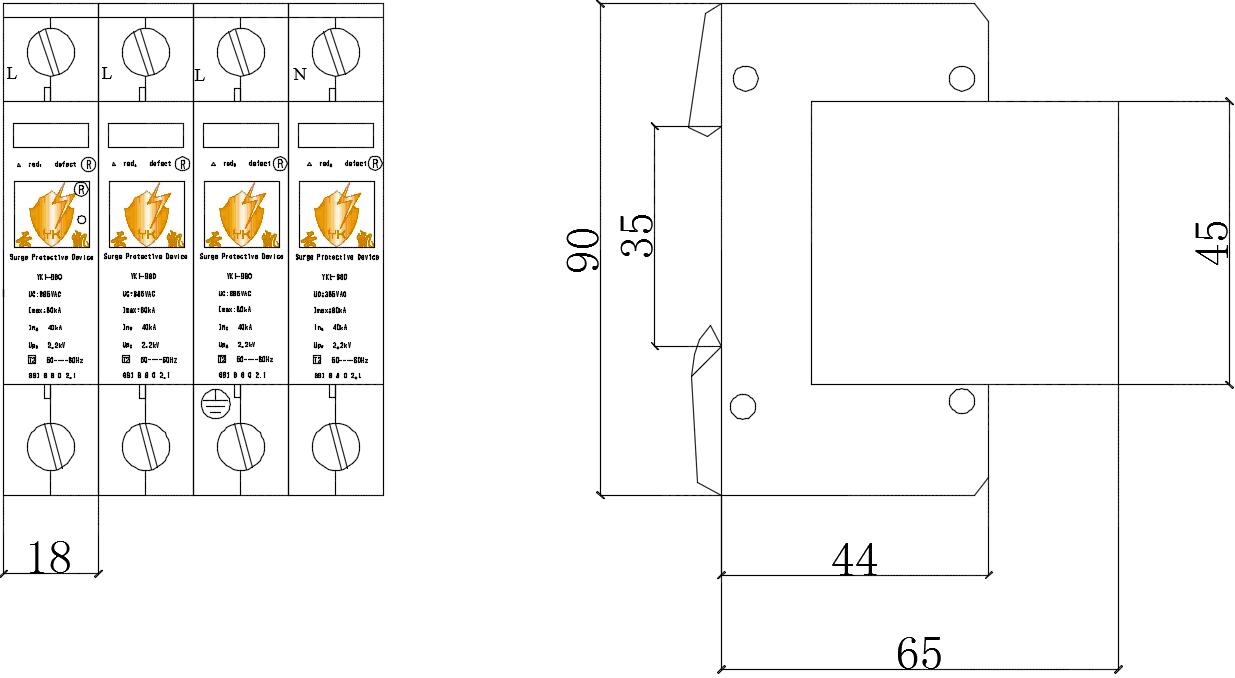

外型结构

执行标准
IEC 61643-1:2005     连接至低压配电系统的电涌保护器 第1部分:技术要求及实验方法
GB 18802.1-2011     低压配电系统的电涌保护器(SPD) 第1部分:性能要求和试验方法
安装和维护

安装
1 本电源模块浪涌保护器只能由训练有素的专业人员进行安装和维护,安装位置为人手不能直接接触的地方。安装前应确认为非带电安装。
2 电涌保护器应安装在后备保护器(YK-SCB/T2)之后。
3 根据浪涌保护器的标记,相线L或直流正极接保护器“L”端,零线N或直流负极接保护器“N”端,“PE”端接PE。
4 接线完毕、通电前请先检查接线与安装是否可靠。


维护
1 使用和维护YK-I型电源模块浪涌保护器在工作失效后,通过模块内部的热熔断保护系统与供电线路实现自动脱离,显示窗变为红色。当电源模块浪涌保护器的工作指示窗口变为红色时,应由专业人员立即更换该保护器。
2 在雷雨过后须检查电源模块浪涌保护器的显示窗口。
